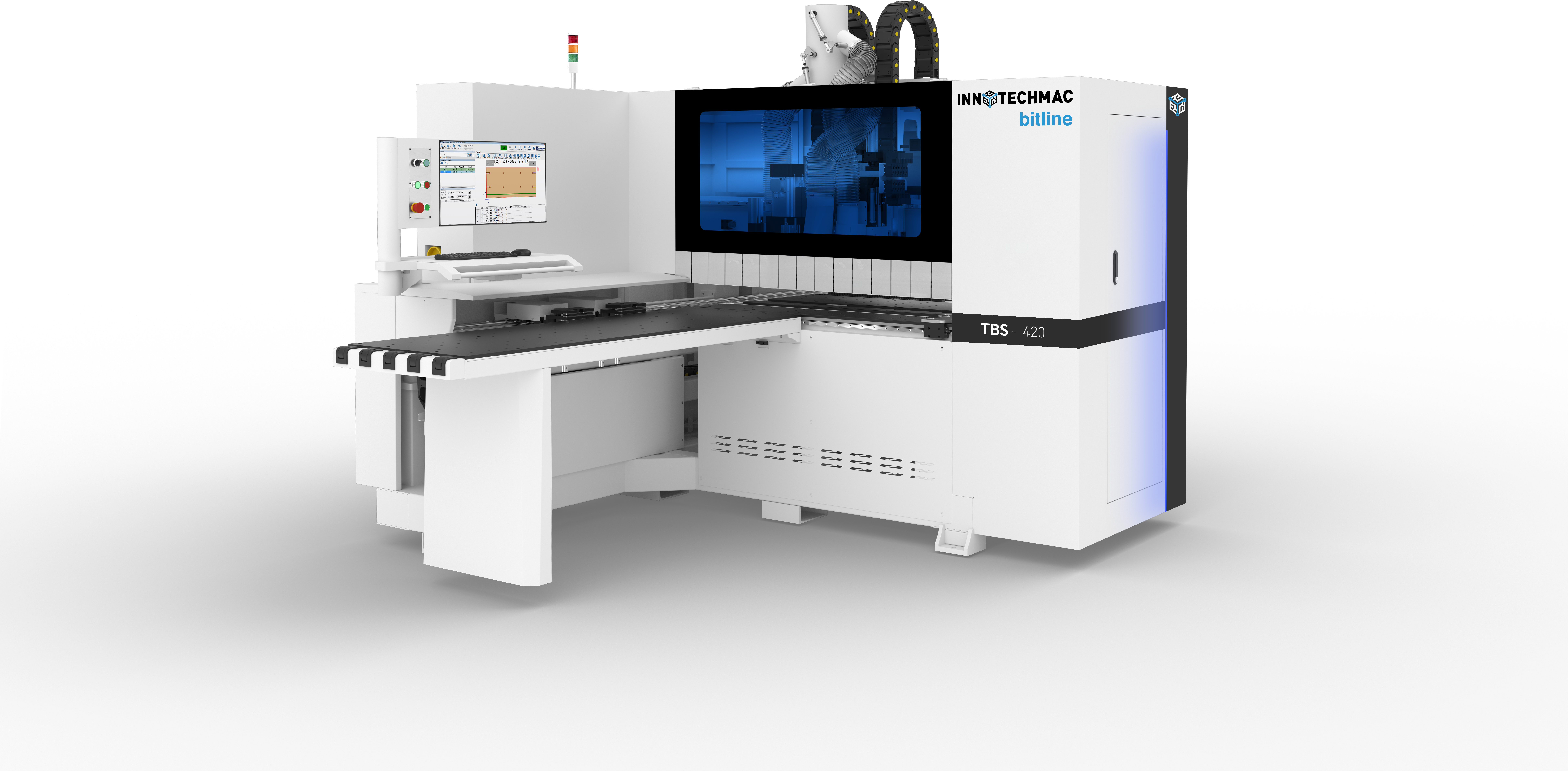

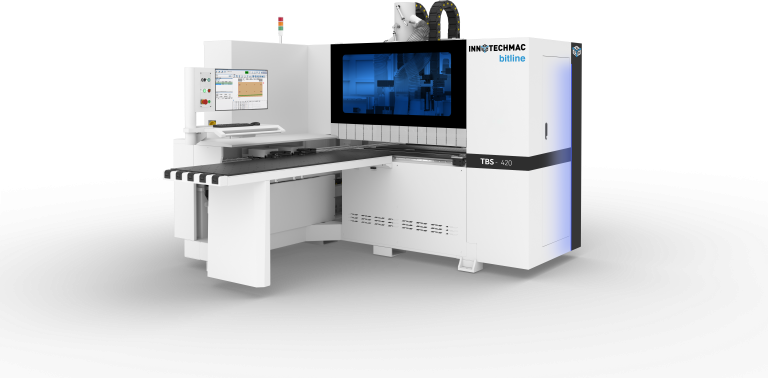

Автоматический сверлильно-присадочный станок с ЧПУ TBS-420

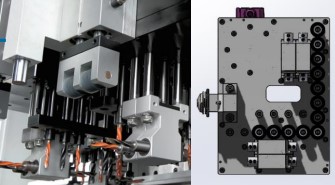

Сверлильно-присадочная группа сверху «CC+»

12 вертикальных, 8 горизонтальных (2+2 передний/задний торец, 2+2 левый/правый торец)
Пазовальная пила: 1 - Ø 100 мм
1 фрезерный агрегат 3,5 кВт

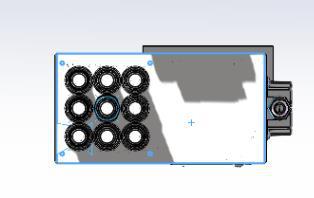

Сверлильно-присадочная группа снизу «CC+»

9 вертикальных шпинделей
1 фрезерный агрегат 3,5 кВт

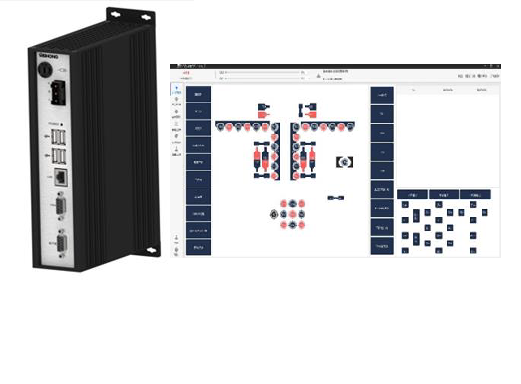

Система управления «SWG» на русском языке

Простой и интуитивно понятный программный продукт, позволяющий при помощи набора команд и макросов задать обработку любой карты присадки. Программа обладает доступным графическим интерфейсом. Позволяет осуществлять импорт файлов из программ по проектированию мебели. Такие, как Базис-Мебельщик,К3 Мебель, bCAD. Наличие USB, Ethernet, WIFI модуль значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести удаленное подключение для диагностики станка и к локальной сети предприятия.

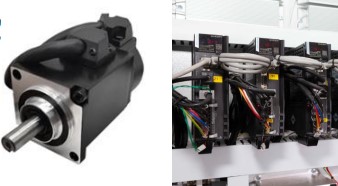

Высокоскоростные серводвигатели

На станке устанавливаются современные серводвигатели с повышенными эксплуатационными требованиями и полностью цифровым подключением посредством промышленной CAN шины. Обеспечивая быстрое и высокоточное позиционирование осей в соответствии с заданной программой при высокой скорости перемещения до 140 м/мин.

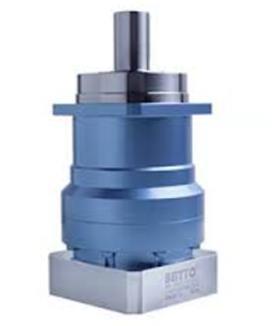

Планетарные редукторы

Изменение конструкции узла передачи крутящего момента на планетарные редукторы позволили значительно улучшить показатели оборудования:

• Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
•  Получить гораздо более высокий КПД;
•  Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

Частотный преобразователь

Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

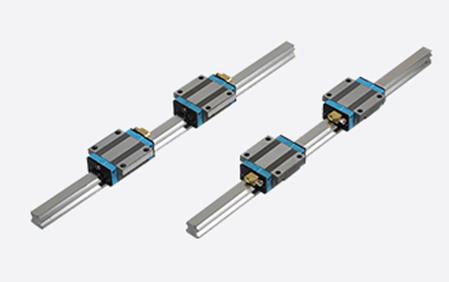

Высокоточные линейные направляющие повышенной жесткости с дополнительной защитой «PROTECTIVE TAPE»

За счет повышенной устойчивости и жесткости направляющие и подшипники обеспечивают высокую точность перемещения осей. «PROTECTIVE TAPE» — это закрытие всех направляющих станка специальной металлической лентой, которая препятствует скоплению пыли и абразивных частиц в точках крепления направляющих. Все линейные подшипники укомплектованы увеличенным смазывающим картриджем с большим количеством очищающих слоёв. Такая система защиты продлевает срок службы подшипников и направляющих.

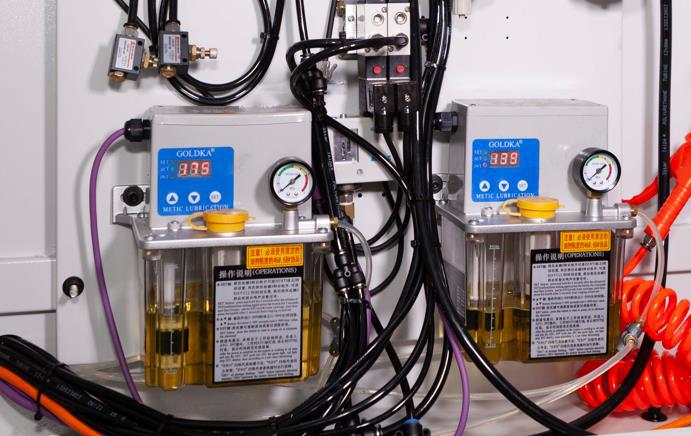

Автоматическая централизованная система смазки

Автоматическая централизованная система подачи смазки способна проработать без обслуживания весь срок эксплуатации оборудования. Данная система гарантирует чёткое и дозированное поступление смазочных материалов в различные узлы станка согласно заданным промежуткам технического обслуживания. Система позволяет значительно снизить время на обслуживание станка, а также риск повреждения узлов за счет несвоевременного обслуживания и недостаточного/избыточного количества смазочного материала. Защита от пыли, особенно в производстве мебели и деревообработке.

Пазовальная пила

Пазовальный агрегат установлен непосредственно в сверлильной голове. Диаметр пазовальной пилы – 100 мм. Направление пазования определено движением заготовки вдоль длинной оси станка (ось Х). Функциональное назначение данного агрегата: выборка паза под установку задних стенок из ДВП и ХДФ для мебельных шкафов, а также выборку пазов в выдвижных ящиках для установки дна.

Cистема удаленной диагностики TELESERVIS

Данная система диагностики неисправностей позволяет оперативно решать вопросы без необходимости выезда сервис-инженеров посредством удаленного доступа к стойке управления станком.
