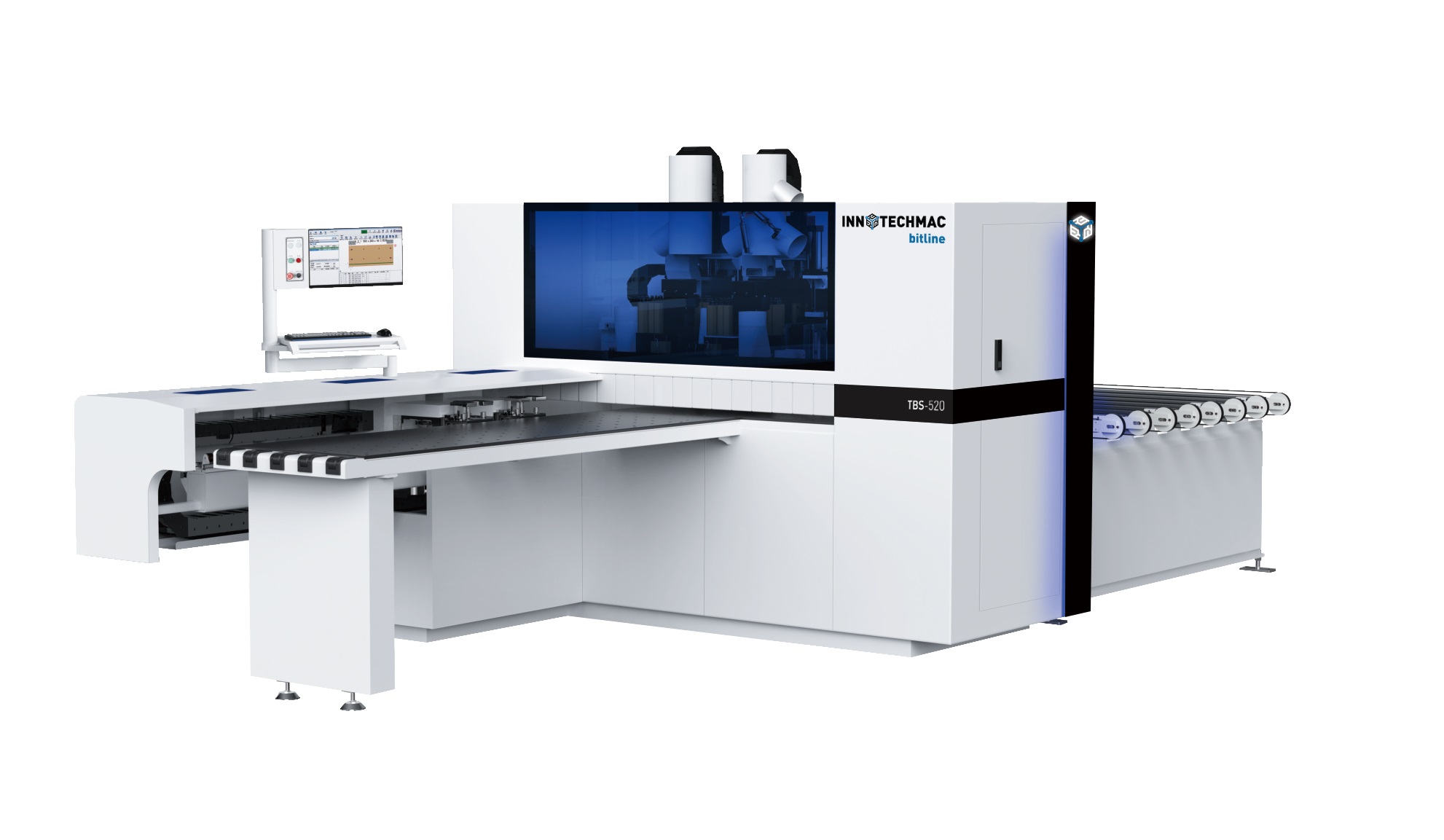

Автоматический сверлильно-присадочный станок с ЧПУ TBS-520

Сверлильно-присадочная группа с верху «CC+»

18 вертикальных,
10 горизонтальных (3+3 передний / задний торец, 2+2 левый / правый торец)
Пазовальная пила: 1 — Ø 100 мм
1 фрезерный агрегат 3,5 кВт

Сверлильно-присадочная группа снизу «CC+»

18 вертикальных шпинделей
1 фрезерный агрегат 3,5 кВт

Пазовальная пила

Пазовальный агрегат установлен непосредственно в сверлильной голове. Диаметр пазовальной пилы —100 мм. Направление пазования определено движением заготовки вдоль длинной оси станка (ось Х). Функциональное назначение данного агрегата: выборка паза под установку задних стенок из ДВП и ХДФ для мебельных шкафов, а также выборка пазов в выдвижных ящиках для установки дна.

Частотный преобразователь

Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

Система управления «INOVANCE» на русском языке

Простой и интуитивно понятный программный продукт, позволяющий при помощи набора команд и макросов задать обработку любой карты присадки. Программа обладает доступным графическим интерфейсом. Позволяет осуществлять импорт файлов из программ по проектированию мебели, такие как Базис-Мебельщик, К3Мебель, bCAD. Наличие USB, Ethernet, WIFI модуль значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести удаленное подключение для диагностики станка и к локальной сети предприятия.

Высокоскоростные серводвигатели

На станке устанавливаются современные серводвигатели с повышенными эксплуатационными требованиями и полностью цифровым подключением посредством промышленной CAN шины. Обеспечивая быстрое и высокоточное позиционирование осей в соответствии с заданной программой при высокой скорости перемещения до 140 м/мин.

Планетарные редукторы

Изменение конструкции узла передачи крутящего момента на планетарные редукторы позволили значительно улучшить показатели оборудования, а именно:

• реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• получить гораздо более высокий КПД;
• уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации

Высокоточные линейные направляющие повышенной жесткости с дополнительной защитой «PROTECTIVE TAPE»

За счет повышенной устойчивости и жесткости направляющие и подшипники обеспечивают высокую точность перемещения осей. «PROTECTIVE TAPE» это закрытие всех направляющих станка специальной металлической лентой, которая препятствует скоплению пыли и абразивных частиц в точках крепления направляющих. Так же все линейные подшипники укомплектованы увеличенным смазывающим картриджем с большим количеством очищающих слоёв. Такая система защиты продлевает срок службы подшипников и направляющих.

Автоматическая централизованная система смазки

Автоматическая централизованная система подачи смазки способна проработать без обслуживания весь срок эксплуатации оборудования. Данная система гарантирует чёткое и дозированное поступление смазочных материалов в различные узлы станка согласно заданным промежуткам технического обслуживания. Система позволяет значительно снизить время на обслуживание станка, а также риск повреждения узлов за счет несвоевременного обслуживания и недостаточного или избыточного количества смазочного материала. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.

Система удаленной диагностики «TELESERVIS»

Данная система диагностики неисправностей позволяет оперативно решать вопросы без необходимости выезда сервис-инженеров посредством удаленного доступа к стойке управления станком.
