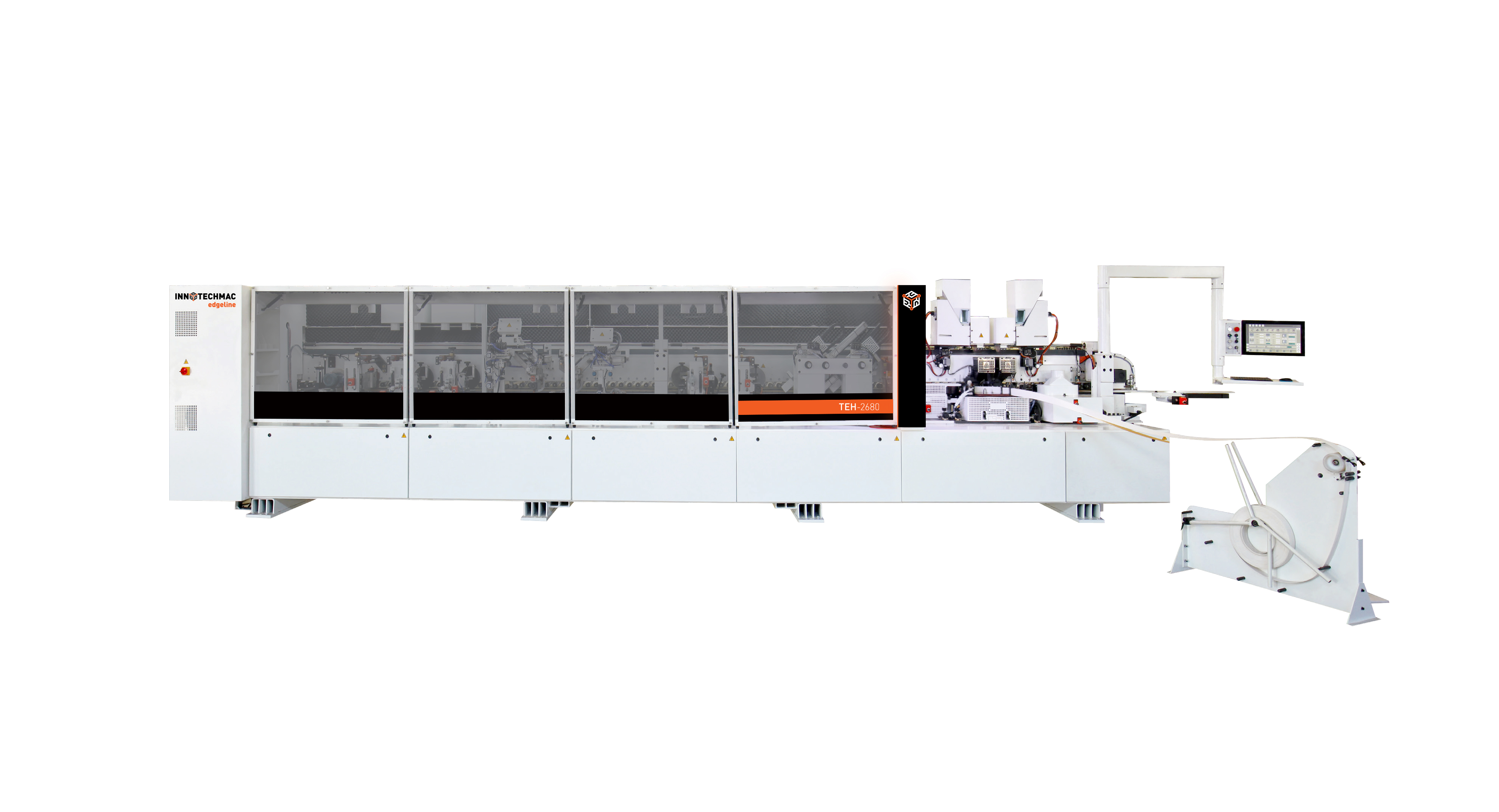

Автоматический кромкооблицовочный станок TEH-2680

Разделительная / Очищающая жидкости

Жидкость наносится в автоматическом режиме специальными форсунками на пласть детали, что улучшает качество обработки.

Узел прифуговки

Узел оснащен 2-мя высокочастотными двигателями на тяжелом основании, что позволяет уменьшить вибрацию инструмента во время обработки.

Оснащен алмазным инструментом leitz d125*h33*d30 Z 3+3.

Инфракрасная лампа

Узел предназначен для предварительного прогрева торца детали, чтобы обеспечить высокое качество приклеивания кромочного материала.

Верхняя клеевая ванна

Узел с верхним предварительным расплавом, который осуществляет дозированную подачу клея и не перегревает его в ванне, что обеспечивает стабильную работу узла.

Прижимная группа

Прижимная группа состоит из 6-ти роликов: 1 большой ролик предварительного прижима управляется сервоприводом, чтобы обеспечить синхронизацию с перемещением цепного конвейера и 5 допрессовывающих роликов меньшего диаметра с разным расположением, которые обеспечивают равномерное распределение усилия прижима по толщине детали.

Узел подачи кромки с устройством для ее смены

Прецизионная подача кромки управляется сервоприводом, что сокращает отход кромки с передней и задней части заготовки +/- 3-4 мм

В комплекте узел для смены 2-х типов кромки.

Торцовочный узел

Узел оснащен 2-мя высокочастотными двигателями на чугунном основании, что обеспечивает стабильную работу узла при высоких скоростях и позволяет выдержать расстояние в 400 мм между заготовками.

Черновое снятие свесов

Узел грубой обработки низа и верха кромочного материала.

2 высокочастотных двигателя на чугунном основании, что обеспечивает стабильную работу.

Чистовое снятие свесов (Double R)

Узел чистовой обработки низа и верха кромочного материала на чугунном основании, с 2-мя высокочастотными двигателями, с алмазным инструментом R2 и автоматической регулировкой.

4-х моторная обкатка углов (Round)

Узел обработки углов на чугунном основании, с 4-мя высокочастотными двигателями с алмазным инструментом, что обеспечивает стабильную работу при скорости 26 м/мин.

2 узла радиусной обработки (цикля)

Узел радиусной обработки на чугунном основании с 2-мя ножами, что обеспечивает стабильную работу узла.

Узел плоской обработки

Узел плоской циклевки предназначен для удаления остатков клея и микросвесов на пласти заготовки. Агрегат на чугунном основании, что позволяет обеспечить стабильную работу.

4-х моторный полировальный узел

Узел предназначен для финишной обработки кромки.
